DVR动态电压恢复器
关注次数：

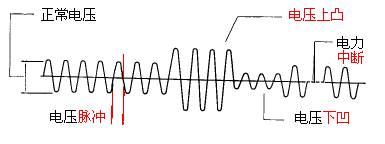

在配电传输系统中，电网电压的瞬间扰动或者负载发生故障如短路等的时候，会对敏感负荷的支路电压造成跌落，上升等问题；这种变化对诸如半导体制造业生产厂是非常致命的，每年由于电压突将等问题造成的损失数以万计。DVR主要以补偿短时间的电压跌落、上升为目的，它通过向配电系统串入一个电压源来调节用户端电压质量，以抑制配电系统的电压扰动对敏感负荷的影响。

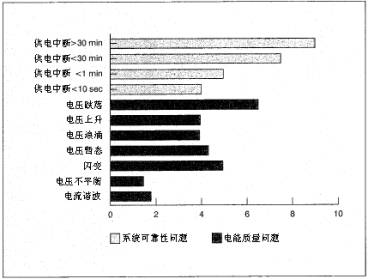

图2 供电质量和电能质量问题出现次数（相对比例）
一、电压恢复器主要技术指标
1、输入电压：3Ф380V±20%（三相四线）（允许短时跌落50%）
2、输入电源频率：40-70HZ
3、输出电压：3Ф380V±5%(可设定)
4、稳压精度：±1%
5、主控元件：IGBT
6、补偿方式： MPWM脉波宽度调变方式，逆变补偿（内置逆变器）
7、动态跟踪补偿时间：<1ms
8、谐波电压补偿：THD〈2%
9、电压调整方式：三相独立调整，三相电压自动平衡
10、抗谐波干扰：在严重波形失真下能正常工作
11、 尖峰抑制：输入4000V单脉冲，输出小于40V
12、 滤波性能：0.15M—10M，差模70—100dB,共模100dB
二、工作原理

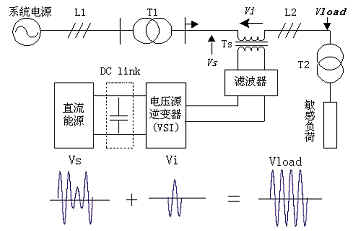

图3 DVR动态电压恢复器原理
在电源和负载之间串联一只补偿变压器，通过补偿变压器的初级线圈的逆变器向负载侧提供同频、锁相、幅值可变的补偿电压保持输出电压的稳定。
由于采用逆变器做动态补偿、直流蓄能电源为逆变器提供能源，当电网电压出现闪变或电压跌落时，逆变器以小于1ms的速度进行补偿。逆变器的PWM调制波的基准源为标准的正弦波，通过采集电压波形与标准波进行比较，能补偿电压谐波，保证输出电压谐波含量（THD）小于3%
DVR系列动态电压恢复器型号规格（单相输出）：
| 型号 | 额定容量 | 额定输出电流（A） | 机柜外形尺寸 宽*厚*高（mm） |
重量 | |
| （KVA） | 高压档 | 低压档 | （kg） | ||
| DVR11-500W | 0.5 | 4.2 | 2.1 | 250*600*350 | 12 |
| DVR11001 | 1 | 4.2 | 8.4 | 18 | |
| DVR11002 | 2 | 8.5 | 17 | 25 | |
| DVR11003 | 3 | 13 | 26 | 38 | |
| DVR11005 | 5 | 21 | 42 | 60 | |
| DVR11010 DVR31010 |
10 | 42 | 84 | 500*600*800 | 120 |
| DVR11015 DVR31015 |
15 | 63 | 126 | 150 | |
| DVR11020 DVR31020 |
20 | 84 | 168 | 600*700*1300 | 220 |
| DVR11030 DVR31030 |
30 | 126 | 252 | 290 | |
| DVR11045 DVR31045 |
45 | 189 | 378 | 700*800*1400 | 360 |
| DVR31060 | 60 | 252 | 504 | 420 | |
| DVR31075 | 75 | 315 | 630 | 800*800*1600 | 500 |
| DVR31090 | 90 | 378 | 756 | 600 | |
| DVR31120 | 120 | 504 | 1008 | 800*1000*1600 | 800 |
| DVR31150 | 150 | 630 | 1260 | 1100 | |
| DVR31200 | 200 | 840 | 1680 | 850*1200*1600 | 1400 |
DVR系列动态电压恢复器型号规格（三相输出）：
| 型号 | 额定容量 （KVA） |
额定输出电流（A） | 机柜外形尺寸 | 重量 | |
| 高压档 | 低压档 | 宽*厚*高（mm） | （kg） | ||
|
DVR13006 |
6 | 8.4 | 16.8 | 500*500*1100 | 100 |
| DVR13010 DVR33010 |
10 | 15 | 30 | 120 | |
| DVR13015 DVR33015 |
15 | 23 | 46 | 140 | |
| DVR13020 DVR33020 |
20 | 30 | 60 | 700*700*1300 | 260 |
| DVR33030 | 30 | 45 | 90 | 310 | |
| DVR33045 | 45 | 68 | 136 | 700*800*1600 | 370 |
| DVR33060 | 60 | 91 | 182 | 590 | |
| DVR33075 | 75 | 114 | 228 | 670 | |
| DVR33090 | 90 | 137 | 274 | 850*1000*1600 | 850 |
| DVR33120 | 120 | 183 | 366 | 1050 | |
| DVR33150 | 150 | 228 | 456 | 1300 | |
| DVR33200 | 200 | 304 | 608 | 1000*1300*1800 | 1500 |
| DVR33250 | 250 | 380 | 760 | 1800 | |
| DVR33300 | 300 | 456 | 912 | 800*800*1600三柜 | 700*3 |
| DVR33400 | 400 | 608 | 1216 | 800*1000*1600三柜 | 900*3 |
| DVR33500 | 500 | 760 | 1520 | 1100*3 | |
| DVR33600 | 600 | 912 | 1824 | 800*1200*1600三柜 | 1300* |
